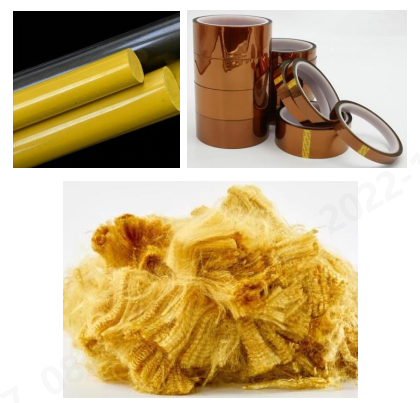

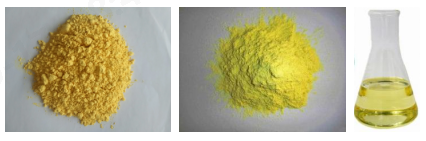

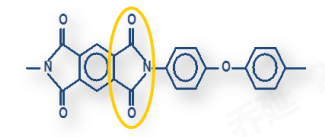

（元琛科技）聚酰亞胺結(jié)構(gòu)眾多，主流合成方法分為兩種：一種是利用含有酰亞胺環(huán)的單體合成聚酰亞胺；另一種是通過二酐和二胺單體的反應(yīng)制備聚酰胺酸，再經(jīng)熱亞胺化或化學亞胺化反應(yīng)形成酰亞胺環(huán)。

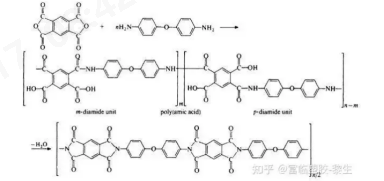

二步法主要是由二酐和二胺反應(yīng)生成聚酰胺酸，再經(jīng)過環(huán)化反應(yīng)生成聚酰亞胺。將等摩爾量的二酐和二胺單體在非質(zhì)子極性有機溶劑（如NMP、DMAc、DMF等）中，低溫下反應(yīng)首先合成聚酰胺酸溶液，進行溶液加工成型后，經(jīng)熱亞胺化或化學亞胺化反應(yīng)生成聚酰亞胺。但聚酰胺酸溶液不穩(wěn)定，對水汽很敏感，儲存過程中常發(fā)生分解，因此兩步法重在解決聚酰胺酸溶液的穩(wěn)定性，改進的方法有聚酰胺酸烷基酯法、聚酰胺酸硅烷基酯法等。

一步法是二酐和二胺在高沸點溶劑中直接聚合生成聚酰亞胺，即單體不經(jīng)由聚酰胺酸而直接合成聚酰亞胺。為了提高聚合物的分子量，應(yīng)盡量完全脫去水分。通常采用帶水劑進行共沸以脫去生成的水；或使用異氰酸酯替代二胺和生成的聚酰胺酸鹽在高溫高壓下聚合。此方法合成的代表產(chǎn)品為聯(lián)苯二酐型聚酰亞胺。但該方法受聚酰亞胺結(jié)構(gòu)的限制，如果合成的聚酰亞胺無法溶解在所用的溶劑中，則在聚合過程中就會從體系中沉淀出來形成凝膠。此外，在聚合過程中溶劑溶解性的高低對聚合物的分子量有較大影響。（元琛科技）
